Автоматический машина для окраски дверей
Машина предназначена для автоматической окраски плоских изделий - дверей, панелей и т.д.
Цифровое управление

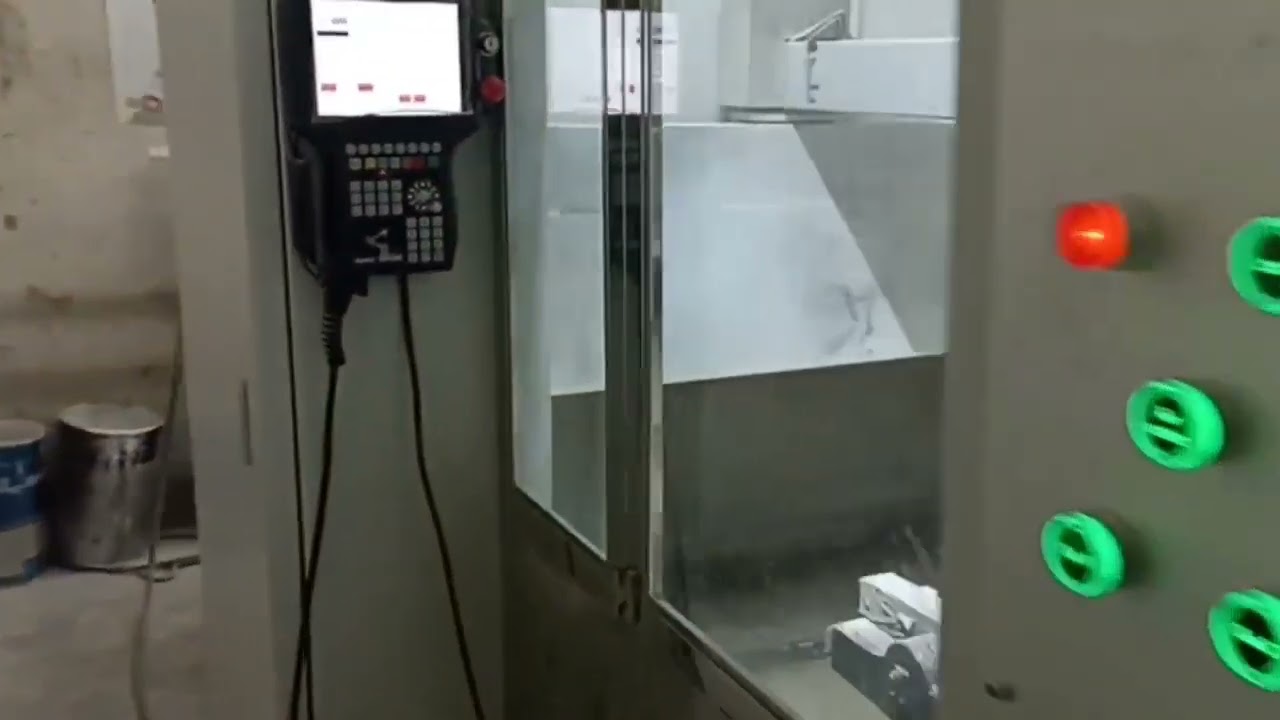

Траектория движения краскораспылителя легко программируется с помощью сенсорной панели (на русском языке) и контролируется компьютером, обеспечивая равномерный перенос ЛКМ на поверхность
Автоматическая покрасочная машина для дверей ONETECH

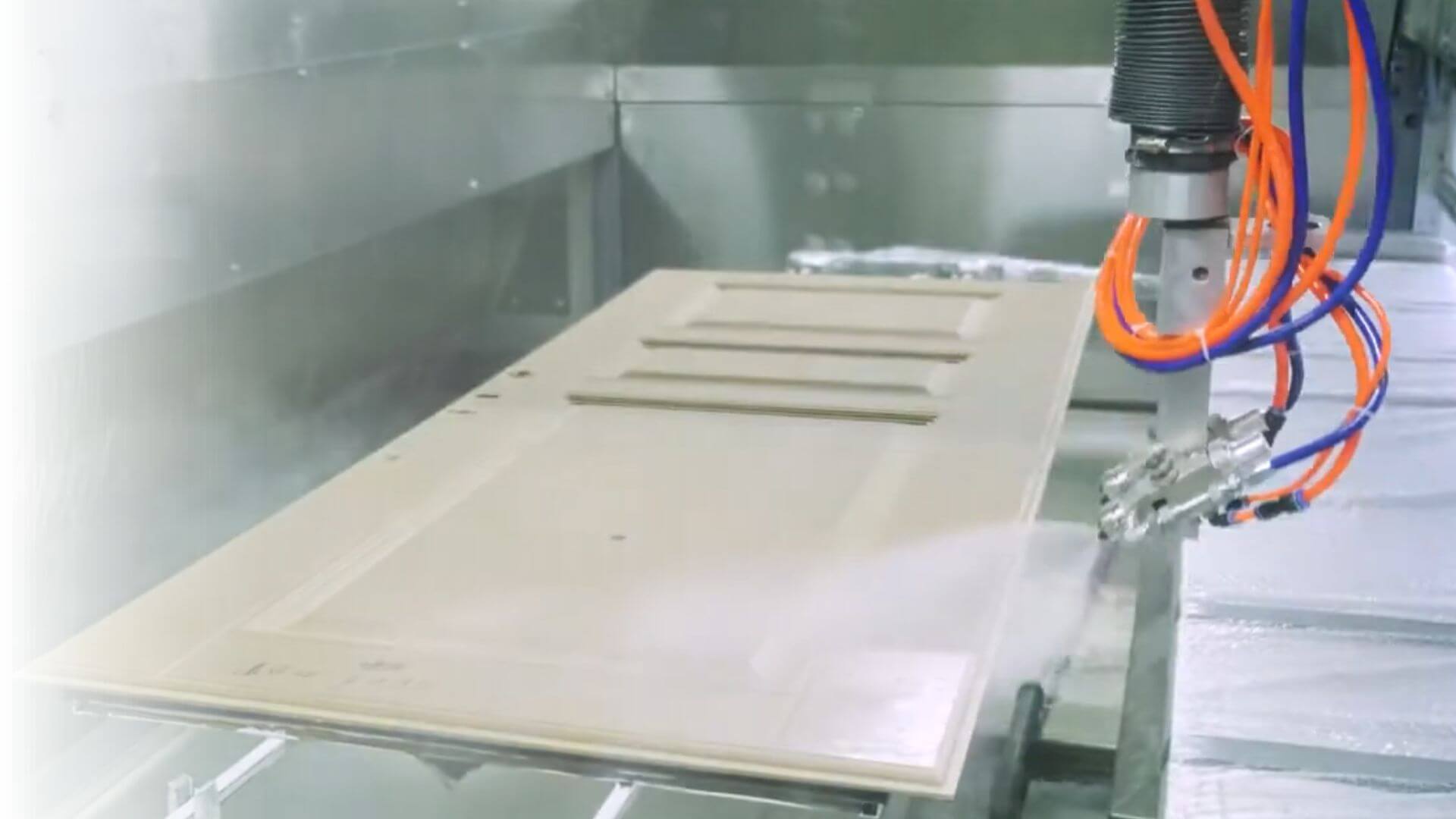

Полный цикл покраски двери в машине
Автоматическая машина для покраски дверей
Пример использования машины для панелей различного размера
Автоматический станок для окраски дверей
Окрасочная машина проста в управлении и значительно снижает трудозатраты. Необходимо только два работника для простой операции - загрузки и разгрузки окрасочной машины.
Возможности
Автоматическая окрасочная машина позволяет окрашивать двери с 6-ти сторон с максимальным габаритом:
– Длина 2.5 м
– Ширина 1.2 м
– Высота 0.15 м
техническаяСпецификация
Габариты изделия
| Мин/Макс длина окрашиваемого изделия | 2 500 мм |
|---|---|
| Мин/Макс ширина окрашиваемого изделия | 1 200 мм |
| Мин/Макс высота окрашиваемого изделия | 150 мм |
Габариты оборудования
| Габариты оборудования, (Д х Ш x В) | 4.7 x 4.35 x 3.0 м |
|---|---|
| Вес оборудования | 3 400 кг |
Мощность
| Мощность вытяжного вентилятора | 1.5 кВт х 2 |
|---|---|
| Мощность приточного вентилятора | 3 кВт |
| Сервопривод манипулятора | 4 кВт |
| Мощность водяного насоса | 1.5 кВт |
| Общая мощность оборудования | 12 кВт |
Основное описание
| Загрузка дверей | пневматическая поворотная двухпозиционная подача и механизм автоматического переворачивания двери |
|---|---|
| Программирование | траектория движения краскораспылителя легко программируется с помощью сенсорной панели (на русском языке) и контролируется компьютером |
| Гидрофильтр | изготовлен из нержавеющей стали |
| Подходит для распыления | все виды красок (PU, PE, UV, NC, материалы на водной основе) |
| Регулируемая скорость манипулятора (движения краскораспылителя) | 0~1800 мм/с |
| Давление сжатого воздуха на входе | 6 Бар |
Компоненты
| Корпус окрасочной машины | с системой приточной-вытяжной вентиляции и гидрофильтром, Китай |
|---|---|
| Синхронный привод | Mexes, Италия |
| Электрические компоненты | Schneider, Франция |
| Пневмосистема | Yadeke, Тайвань |
| Краскораспылитель комбинированной системы распыления | DURR / Graco / Binks |
| Насос | ONETECH / DURR / Graco / Binks |
Скачатьтехническое описание
Техническиеособенности
Приточный агрегат
Приточный агрегат отфильтровывает воздух и направляет его в пространство для покраски.
Cистема окраски высокого давления
Интегрированная система окраски высокого давления существенно экономит ЛКМ по сравнению с традиционным пневматическим распылением.
Программирование
Ввод размера заготовки и количество проходов «от точки к точке», регулируемый уровень положения краскопульта, функция аварийной остановки
Производительность оборудования
Примерно, на окраску двери нужно 2 – 2.5 минуты. В час можно нанести один слой покрытия (со всех сторон) на 24 двери.
Преимущества машины с цифровым управлениемдля окраски дверей
Автоматизация труда
Отсутствует человеческий фактор
Качество
Немецкие технологии распыления высокого давления
Простота
Проста в управлении и значительно снижает трудозатраты
Производительность
В час можно нанести один слой покрытия (со всех сторон) на 24 двери
PU, Pe, UV, NC
Подходит для распыления всех видов красок, таких как PU, Pe, UV, NC, материалов на водной основе
Эффективность
Повышает эффективность производства и обеспечивает стабильное качество распыления
