Возможности
Автоматическая окрасочная машина позволяет окрашивать двери с 6-ти сторон с максимальным габаритом:
– Длина 2.5 м
– Ширина 1.2 м
– Высота 0.15 м
Возможности аналогичные модели ONETECH NT10-250-D-WF-ASU. Дополнительная опция - 3D сканер.
техническаяСпецификация
Габариты изделия
| Мин/Макс длина окрашиваемого изделия | 2 500 мм |
|---|---|
| Мин/Макс ширина окрашиваемого изделия | 1 200 мм |
| Мин/Макс высота окрашиваемого изделия | 150 мм |
Габариты оборудования
| Габариты оборудования, (Д х Ш x В) | 4.7 x 4.35 x 3.0 м |
|---|---|
| Вес оборудования | 3 400 кг |
Мощность
| Мощность вытяжного вентилятора | 1.5 кВт х 2 |
|---|---|
| Мощность приточного вентилятора | 3 кВт |
| Сервопривод манипулятора | 4 кВт |
| Мощность водяного насоса | 1.5 кВт |
| Общая мощность оборудования | 12 кВт |
Основное описание
| Загрузка дверей | пневматическая поворотная двухпозиционная подача и механизм автоматического переворачивания двери |
|---|---|
| Программирование | траектория движения краскораспылителя легко программируется с помощью сенсорной панели (на русском языке) и контролируется компьютером |
| Гидрофильтр | изготовлен из нержавеющей стали |
| Подходит для распыления | все виды красок (PU, PE, UV, NC, материалы на водной основе) |
| Регулируемая скорость манипулятора (движения краскораспылителя) | 0~1800 мм/с |
| Давление сжатого воздуха на входе | 6 Бар |
Компоненты
| 3D сканер | есть |
|---|---|
| Корпус окрасочной машины | с системой приточной-вытяжной вентиляции и гидрофильтром, Китай |
| Синхронный привод | Mexes, Италия |
| Электрические компоненты | Schneider, Франция |
| Пневмосистема | Yadeke, Тайвань |
| Краскораспылитель комбинированной системы распыления | DURR / Graco / Binks |
| Насос | ONETECH / DURR / Graco / Binks |
Техническиеособенности
3D сканер -
интегрированная интеллектуальная линейная лазерная стереокамера нового поколения имеет встроенный алгоритм широкой динамической
3D сканер позволяет распознавать габариты изделий
и автоматически подстраивать заданную программу окраски под размеры окрашиваемого изделия.
Функциональные особенности:
Оптимизированная эффективность, до 3 м/с. Субпиксельная технология, точность до 5 мм.
Автоматический машина для окраски дверей
Машина предназначена для автоматической окраски плоских изделий - дверей, панелей и т.д.

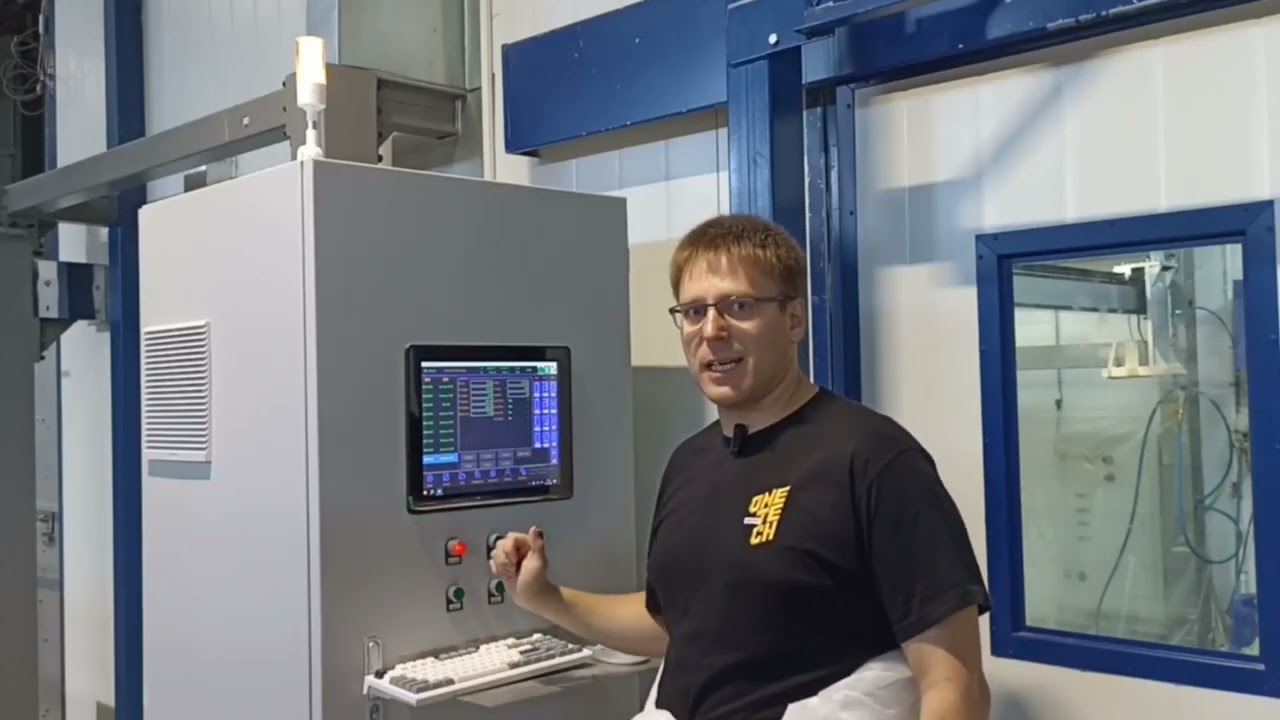

Цифровое управление
Траектория движения краскораспылителя легко программируется с помощью сенсорной панели (на русском языке) и контролируется компьютером, обеспечивая равномерный перенос ЛКМ на поверхность
Автоматическая покрасочная машина для дверей ONETECH
Полный цикл покраски двери в машине
Автоматическая машина для покраски дверей
Пример использования машины для панелей различного размера
Автоматический станок для окраски дверей
Окрасочная машина проста в управлении и значительно снижает трудозатраты. Необходимо только два работника для простой операции - загрузки и разгрузки окрасочной машины.
Преимущества машины с цифровым управлениемдля окраски дверей
Автоматизация труда
Отсутствует человеческий фактор
Качество
Немецкие технологии распыления высокого давления
Простота
Проста в управлении и значительно снижает трудозатраты
Производительность
В час можно нанести один слой покрытия (со всех сторон) на 24 двери
PU, Pe, UV, NC
Подходит для распыления всех видов красок, таких как PU, Pe, UV, NC, материалов на водной основе
Эффективность
Повышает эффективность производства и обеспечивает стабильное качество распыления
